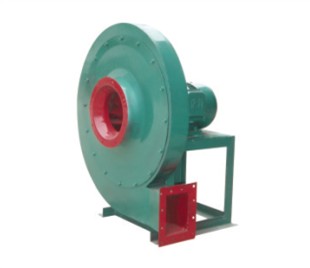

9-19系列(防爆)高压离心通风机

9-19系列(防爆)高压离心通风机

时间:1/9/2009 2:21:31 PM

风机用途
   9-19
型高压离心通风机,一般用于锻冶炉及高压强制通风,亦可广泛用于输送物料、空气及无腐蚀性、不自燃、不易爆、不易挥发、不含粘性物质之气体. 介质温度一般不超过50(最高不超过80),介质中尘土及硬质颗粒物含量不大于150mg/m3

→风机形式

本风机为单吸入式,通常有NO44.555.66.37.1891011.212.5141613个机号。

本风机通常制成右旋和左旋两咱形式,从电机一端正视,叶轮顺时针旋转者称右旋风机,以“右”表示,逆时针旋转者称左旋风机,以“左”表示。

风机的出口位置以机壳的出口表示。“左”、“右”均可制成0°、45°、90°、135°、180°、225°共六种角度。

风机的传动方式分为A式(NO4-6.3)、D式和C式(7.1-16)三种。

当上述机号、旋向、出风角度和传动方式不能满足您的需要时,我们有能力为您点菜设计,直至您的满意为止。

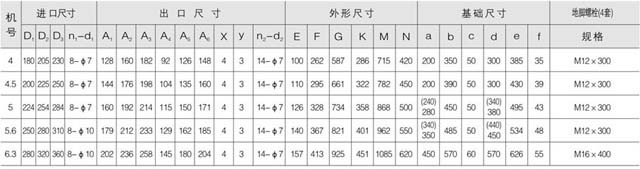

→外形及安装尺寸



→风机的主要技术参数

型号

转速r/min

序号

流量m3/h

全压Pa

电动机

型号

功率kw

4A

2900

1

824

3584

Y90L-2

2.2

2

970

3665

3

1116

3647

4

1264

3579

5

1410

3507

Y100L-2

3

6

1558

3384

7

1704

3253

4.5A

2900

1

1174

4603

Y112M-2

4

2

1397

4684

3

1616

4672

4

1939

4580

5

2062

4447

6

2281

4297

Y132S1-2

5.5

7

2504

4112

5A

2900

1

1610

5697

Y132S2-2

7.5

2

1932

5768

3

2254

5740

4

2576

5639

5

2844

5517

6

3166

5323

7

3488

5080

Y160M1-2

11

5.6A

2900

1

2262

7182

Y160M1-2

11

2

2714

7273

3

3167

7236

4

3619

7109

5

3996

6954

Y160L-2

18.5

6

4448

6709

7

4901

6400

6.3A

2900

1

3220

9149

Y160L-2

18.5

2

3865

9265

3

4509

9219

4

5153

9055

5

5690

8857

Y200L1-2

30

6

6334

8543

7

6978

8148



注:需注明出风口方向,左旋、右旋。
