→型号含义
2.2特殊环境代号
W-一般户外型（省略不标注）
TH-湿热带型
TA-干热带型
1.3吹风方向
Q-前吹式（空气从电动机流向叶轮）
H-后吹式（空气从叶轮流向电动机）
→风机概述

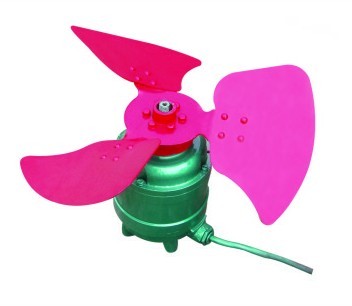

◆ 电力变压器风扇使用说明
变压器风扇适用于在中型变压器的冷却系统， 它是依据中华人民共和国专业标准ZBK22002-88 《 变压器冷却风扇用三相异步电动机技术条件 》和ZBK1008-89《变压器风扇》等标准设计制造的，该产品吸取了国内外同类产品的优点，具有优良的空气动力性能和噪声低、效率高、防护等级高、安全可靠等特点，是目前国内先进的专用风机。变压器风扇由单级轴流式叶轮和专用电动机构 成。叶片为等厚板形和机翼形、采用优质材料制造。电动机轴伸端采用双套轴承结构，并设置了压注油杯，可定期补充润滑脂延长检修时间，止口等部位涂609#高分子液态密封胶密封，具有良好的防护作用，电动机外壳防护分级IP55，适用于户外使用。
◆ 使用条件
◇ 周围空气温度：最高75℃，最低-40℃；
◇ 空气相对湿度：最湿月月平均****相对湿度为95%，同时该月月平均最低25℃;
◇ 海拔不超过1000m；
◇ 太阳幅射强度：0.98KW/m2；
◇ ****降雨强度：50mm/10min；
◇ 有砂尘、冰、雪、霜、露；
◇ 电机采用B级绝缘，当海拔不超过1000m, 周围空气超过75℃时, 其定子绕组的温升限值(电阻法)应不超过45K,轴承允许温度(温度计法)不超过95℃。
◇ 在正常使用条件下，其使用寿命为10年以上，并能保证在第一次修前安全运行时间不少于5年。
→电力变压器风扇常见故障处理
|
故障现象
|
可能产生原因
|
处理方法
|
|
温度过高
|
排气通路堵塞或风筒内有异物造成超负荷过大；叶轮严重变形或损坏；电源电压或频率过低与规定不符；单相运行；定转子或其它转动件相擦。
|
排除异物使进气畅通；更换叶轮；更氯化钠 符合用户电压与频率等级的电机；排除熔断器和电机绕组故障；更换轴承。
|
|
电流过大
|
轴承严重磨损；电机绕组意想运行；
叶轮与风筒卡死；电压或频率不符。
|
更换轴承；排除电路或绕组断路故障；调整叶轮与风向间隙。检查电压或频率是否与电机相符。
|
|
噪声或振动大
|
叶轮严重损坏，底脚松动
|
更换叶轮，坚固松动部位
|
|
绝缘电阻低
|
存放进水，长期储存受潮
|
使用前时应干燥处理
|
→主要技术参数
|
型号
|
叶轮直径mm
|
转速r/min
|
风量m3/h
|
全压pa
|
电流A
|
电压V
|
频率Hz
|
功率kw
|
噪声dB(A)
|
|
BF-4Q4
|
ф410
|
1450
|
4200
|
103
|
0.81
|
380
|
50
|
0.25
|
74
|
|
BF2-4
|
ф390
|
1380
|
4100
|
85
|
0.65
|
50
|
0.18
|
|
ф410
|
1450
|
4200
|
103
|
0.81
|
0.25
|
|
1740
|
4500
|
137
|
60
|
|
BF-5
|
ф500
|
1450
|
5600
|
144
|
1.24
|
50
|
0.4
|
75
|
|
1740
|
6200
|
147
|
60
|
|
BF2-5
|
1450
|
5600
|
144
|
1.1
|
50
|
0.37
|
|
7000
|
185
|
1.5
|
0.55
|
|
1740
|
6200
|
147
|
1.1
|
60
|
0.37
|
|
BF2-6
|
ф600
|
975
|
6240
|
118
|
2.0
|
50
|
0.75
|
→电力变压器风扇外形及安装尺寸
|
型号
|
D
|
M
|
M1
|
S
|
S1
|
L
|
LB
|
HD
|
|
BF-4
|
ф440
|
ф65
|
ф105
|
4-M10
|
4-M8
|
300
|
230
|
170
|
|
BF2-4
|
ф390
|
220
|
155
|
125
|
|
ф410
|
300
|
225
|
175
|
→电力变压器风扇外形及安装尺寸
|
型号
|
A
|
A/2
|
B
|
C
|
D
|
E
|
H
|
K
|
L
|
HD
|
|
BF-5
|
170
|
85
|
50
|
102
|
ф500
|
125
|
0
|
4-ф12
|
330
|
175
|
|
BF2-5
|
75
|
285
|
|
|
BF2-6
|
240
|
120
|
100
|
170
|
ф600
|
68
|
450
|
250
|
|
