CBF(BAF)系列厂用隔爆型防爆轴流风机 |
| 时间：1/9/2009 11:20:53 AM |

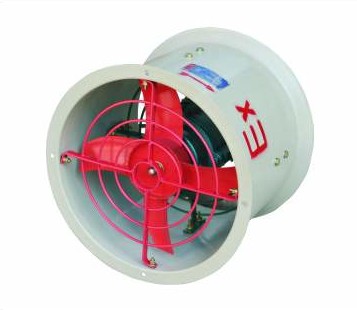

→风机概述
CBF(BAF)系列厂用隔爆型防爆轴流风机系列产品由防爆电机、风叶、风筒等部分组成，叶片由铝板制成，风筒用钢板与型材加工焊接而成，电源引线用钢管布线和电缆布线均可，壳外设有接地螺钉. (注：CBF为BAF改进型，其安装尺寸等同于BAF)。防爆合格证号(8060319)

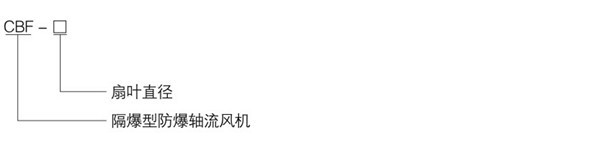

→风机的型号含义
→风机主要技术参数
|
产品型号
|
直径（mm）
|
功率（KW）
|
主轴转速rpm
|
风量m3/h
|
电缆外径/螺纹mm/G″
|
|
CBF-300
|
300
|
0.18
|
1450
|
2280
|
ф10-ф14
|
|
CBF-400
|
400
|
0.37
|
1450
|
2880
|
|
CBF-500
|
500
|
0.55
|
1450
|
5700
|
|
CBF-600
|
600
|
0.75
|
1450
|
8700
|
|
CBF-700
|
700
|
1.1
|
1450
|
10200
|

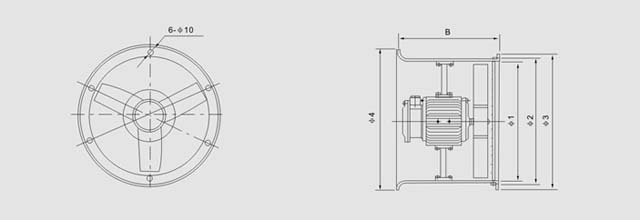

→外形及安装尺寸
|
型号尺寸
|
B
|
ф1
|
ф2
|
ф3
|
ф4
|
|
CBF-300
|
315
|
310
|
330
|
350
|
380
|
|
CBF-400
|
315
|
410
|
400
|
450
|
485
|
|
CBF-500
|
315
|
510
|
530
|
550
|
585
|
|
CBF-600
|
315
|
610
|
630
|
650
|
695
|
|
CBF-700
|
350
|
710
|
735
|
765
|
790
|
|
|
|
|
|
|
