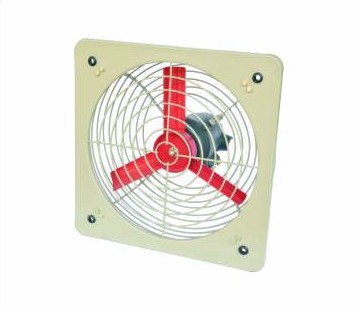

FAG系列隔爆型排风扇

FAG系列隔爆型排风扇

时间:1/9/2009 1:09:11 PM



风机概述

隔爆型防爆排风扇(以下简称排风扇)其防爆性能按GB3836.1-8《爆炸性环境用防爆电气设备通用要求》GB3836.2-83 爆炸性环境用防爆电气设备隔爆型电气设备“d”》的规定制成隔爆型。 防爆标志为dBT,适用于 AB、级T1T2T3T4,温度组,可燃性气体与空气形成的爆炸性环境。本品具有防爆性能可靠、风量大、噪声小、耗电省等优点. 并已经国家法定的防爆检验单位安全检验合格,并取得了《防爆合格证》防爆合格证号:8060320

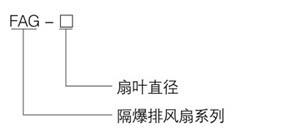

风机的型号含义

→风机主要技术参数

产品型号

风叶直径mm

风量m3/h

额定电压V

电机功率W

转速rpm

安装孔尺寸mm

FAG-300

300

2200

220/380

120

1450

300×300

FAG-400

400

2400

180

1450

380×380

FAG-500

500

4900

250

1450

440×440

FAG-600

600

9500

370

1450

520×520



→安装和使用

      首先检查框架、风叶有无变形,扇叶转动是否灵活,有无摩擦现象。检查所有坚固件是否齐全、拧紧,应有防爆合格证编号。

      线路电压必须与电机上额定电压相符。

      500V兆欧表检查电动机的绝缘电阻,其电阻值若小于5MΩ,则应用烘干法或短路电流法进行干燥处理,使其绝缘电阻大于5MΩ。

      必须配用小型防爆开关作电源开关,或将普通开关安装于室外无爆炸性的地方。

      接电源的电缆外径与密封圈相符,拧紧、压紧螺母后应保证密封圈与电缆间,密封圈与出线咀间无间隙,否则将推动隔爆性能。

      装配时就保证防爆间隙小于0.2mm,更换电机轴承的润滑脂,其润滑脂牌号为ZG-2H复合钙基润。

      防爆电动机非接线部分不可随意白拆卸,接线时,打开接线室的盖,穿入引线接到端子上,接了后,盖上盖拧紧螺钉使其隔爆面间隙小于0.2mm,再上紧出线器,使引线不能窜动。注意:安装时,注意隔爆面。装配时隔爆面须涂204-1防锈油脂。所有防爆面不得有损伤或锈蚀,否则将失去防爆性能,如有损伤或锈蚀现象需按《防爆电气设备防爆面缺陷处理的规定》进行补修。

      使用中的排风扇 应经常清扫电机上粉尘及其它积聚物,以免影响散热。

      长期不用的排风扇重新使用时,应按说明书再检查一遍,合适后方可使用。

→外形及安装尺寸
