→风机概述
◆ HTF 系列消防高温排烟专用风机具有性能优良、 耐高温性能良好、效率高、占地比离心风机少、安装方便等特点。
◆ HTF系列消防高温排烟专用风机经“ 国家固定灭火系统和耐火构件质检中心 ”检测合格，其性能达到国内领先水平。
◆ 耐高温性能优良：风机测试符合GBJ45-82 消防规范标准要求，建立高于该标准的企业内控保证体系能在300℃ 高温条件下连续运行60 分钟以上，100℃ 温度条件下连续20小时/次不损坏，广泛应用于高级民用建筑烘箱、地下车库、隧道等场合。
◆ 适用范围广：可以根据高级民用建筑的不同要求， 采用变速或多速驱动形式，以达到一机两用(即常用通排风和消防时高温排烟)的目的；叶型为轴流式 (HTF-Ⅰ、Ⅱ) 和斜流式(HTF-Ⅲ、Ⅳ)，使该系列风机具有广泛的性能参数。若用户对噪声要求较高时，可制作成消音型风机。
◆ 效率高：本系列风机采用先进的CAD软件经多目标优化设计研制开发的新产品，经实测表明风机效率大于80%，部分大风机号大于 85% 并具有效率曲线平坦的特点，有利于节能。
◆ 安装方便，占地较离心风机少：该风机基本形式为轴流式风机和斜流式风机，可直接与风管连接或墙壁安装,安装形式可采用垂直式或水平式. 很大程度地节省了占地面积

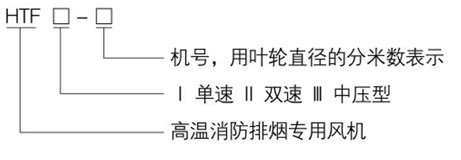

→风机的型号含义
→风机主要技术参数
HTF系列消防高温排烟专用风机性能的选择和型号说明
◆ 风机性能表中列出的是最高效率范围内的性能，按风量分为五个性能点，选用时按性能表为准。出厂的风机合格品质在额定风量下，全压值误差不超过±5%，性能选用表是标准状态下的性能，无论技术文件或定货要求的性能均以标准状态为准。
◆ 风机安装方式可分为卧式和屋项式，如对风量、全压、安装尺寸等性能有特殊要求时，我厂将为您另行设计生产。
◆ HTF-I、HTF-II表示常压型消防高温排烟专用风机，叶型采用轴流式：HTF-I(单速)和HTF-II（双速）两种；HTF-III、HTF-IV表示中压型消防高温排烟专用风机，叶型采用斜流式：有HTF-III（单速）和HTF-IV（双速）两种。
◆ HTF-X为消音型消防高温排烟专用风机，用户可根据实际需要先用不同的种类。
◆ HTF-W系列屋顶式消防高温排烟专用风机，用户可根据实际需要选用阴燃型玻璃钢风帽或钢制风帽。
→HTF-I系列单速消防高温排烟专用风机性能参数表
|
规格
|
叶轮直径mm
|
风量m3/h
|
全压Pa
|
转速rpm
|
功率KW
|
噪声dB（A）
|
|
№3.5
|
350
|
3500-6122
|
250-552
|
2900
|
1.1
|
≤76
|
|
№4
|
400
|
4525-6524
|
383-530
|
2900
|
1.5
|
≤78
|
|
№4.5
|
450
|
5023-7981
|
508-698
|
2900
|
2.2
|
≤79
|
|
№5
|
500
|
6818-9824
|
510-752
|
2900
|
3
|
≤80
|
|
№5.5
|
550
|
8256-12693
|
536-756
|
2900
|
4
|
≤86
|
|
№6
|
600
|
13197-16090
|
510-760
|
2900
|
5.5
|
≤86
|
|
№6.5
|
650
|
16254-51652
|
512-702
|
1450
|
5.5
|
≤88
|
|
№7
|
700
|
18908-24380
|
610-728
|
1450
|
7.5
|
≤88
|
|
№8
|
800
|
26012-31421
<, /TD>
|
600-72 3
|
1450
|
7.5
|
≤89
|
|
№9
|
900
|
27513-33510
|
562-840
|
1450
|
11
|
≤90
|
|
№10
|
1000
|
35000-45679
|
630-770
|
1450
|
11
|
≤90
|
→HTF-II系列双速消防高温排烟专用风机性能参数表
|
规格
|
叶轮直径mm
|
风量m3/h
|
全压Pa
|
转速rpm
|
功率KW
|
噪声Db(A)
|
|
№5
|
500
|
3410-9824
|
188-752
|
2900-1450
|
2/4-6/2.4
|
≤75
|
|
№6
|
600
|
6599-16090
|
127-760
|
2900-1450
|
2/4-5.5/4.5
|
≤75
|
|
№7
|
700
|
12518-24380
|
267-728
|
960-1450
|
4/6-9/3
|
≤80
|
|
№8
|
800
|
17222-31421
|
263-723
|
960-1450
|
4/6-12/4
|
≤80
|
|
№9
|
900
|
18216-33510
|
246-765
|
960-1450
|
4/6-12/4
|
≤81
|
|
№10
|
1000
|
24019-45679
|
276-770
|
960-1450
|
4/6-12/4
|
≤81
|
→HTF-III系列中压型消防高温排烟专用风机性能参数
|
规格
|
叶轮直径mm
|
风量m3/h
|
全压Pa
|
转速rpm
|
功率KW
|
噪声Db(A)
|
|
№4
|
400
|
6061-7587
|
1087-1406
|
2900
|
4
|
≤79
|
|
№4.5
|
450
|
5002-9354
|
1051-1291
|
2900
|
5.5
|
≤80
|
|
№5
|
500
|
6862-12832
|
815-1381
|
2900
|
5.5
|
≤82
|
|
№5.5
|
550
|
11264-16795
|
874-1483
|
2900
|
7.5
|
≤85
|
|
№6
|
600
|
15598-20531
|
954-1540
|
2900
|
11
|
≤88
|
|
№6.5
|
650
|
20446-25192
|
1033-1270
|
1450
|
11
|
≤88
|
|
№7
|
700
|
25558-31490
|
1199-1473
|
1450
|
15
|
≤89
|
|
№8
|
800
|
28469-37437
|
981-1496
|
1450
|
18.5
|
≤89
|
|
№9
|
900
|
36276-44488
|
1110-1490
|
1450
|
22
|
≤91
|
|
№10
|
1000
|
40798-53710
|
984-1437
|
1450
|
22
|
≤92
|

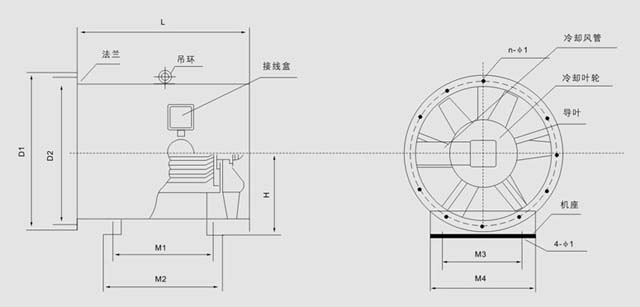

→HTF-I、II系列消防高温排烟专用风机外形及安装尺寸表
→
|
型号
|
D1
|
D2
|
M1
|
M2
|
M3
|
M4
|
L
|
n-ф1
|
4-ф2
|
H
|
|
Ⅰ
|
Ⅱ
|
Ⅰ
|
Ⅱ
|
Ⅰ
|
Ⅱ
|
|
3.5
|
415
|
390
|
320
|
|
360
|
|
180
|
220
|
560
|
|
8-ф10
|
ф11
|
240,
|
|
4
|
465
|
440
|
350
|
|
390
|
|
200
|
240
|
600
|
|
8-ф10
|
ф11
|
265
|
|
4.5
|
515
|
485
|
350
|
|
390
|
|
240
|
300
|
600
|
|
8-ф10
|
ф11
|
290
|
|
5
|
585
|
540
|
380
|
380
|
420
|
420
|
300
|
400
|
650
|
650
|
8-ф10
|
ф13
|
315
|
|
5.5
|
635
|
610
|
470
|
|
510
|
|
300
|
400
|
680
|
|
10-ф10
|
ф13
|
355
|
|
6
|
685
|
650
|
520
|
520
|
560
|
560
|
400
|
500
|
700
|
700
|
10-ф10
|
ф16
|
380
|
|
6.5
|
735
|
700
|
570
|
|
610
|
|
400
|
500
|
800
|
|
12-ф12
|
ф16
|
400
|
|
7
|
785
|
755
|
570
|
610
|
610
|
650
|
500
|
600
|
800
|
870
|
12-ф12
|
ф16
|
430
|
|
8
|
905
|
865
|
570
|
610
|
610
|
650
|
500
|
600
|
800
|
870
|
14-ф14
|
ф16
|
490
|
|
9
|
1005
|
955
|
580
|
620
|
620
|
660
|
600
|
700
|
860
|
900
|
14-ф14
|
ф16
|
550
|
|
10
|
1105
|
1070
|
580
|
620
|
620
|
660
|
600
|
700
|
860
|
900
|
16-ф12
|
ф16
|
600
|
→HTF-III、IV系列消防高温排烟专用风机外形及安装尺寸表
→
|
型号
|
D1
|
D2
|
M1
|
M2
|
M3
|
M4
|
L
|
n-ф1
|
4-ф2
|
H
|
|
Ⅰ
|
Ⅱ
|
Ⅰ
|
Ⅱ
|
Ⅰ
|
Ⅱ
|
|
4
|
465
|
44
|
400
|
|
440
|
|
200
|
240
|
, 680
|
|
8-ф10
|
ф11
|
265
|
|
4.5
|
515
|
485
|
400
|
|
440
|
|
240
|
300
|
700
|
|
8-ф10
|
ф11
|
290
|
|
5
|
585
|
540
|
400
|
|
440
|
|
300
|
400
|
720
|
|
8-ф10
|
ф13
|
315
|
|
5.5
|
635
|
610
|
500
|
|
540
|
|
300
|
400
|
750
|
|
10-ф10
|
ф13
|
355
|
|
6
|
685
|
652
|
560
|
560
|
600
|
600
|
400
|
500
|
800
|
800
|
10-ф10
|
ф16
|
380
|
|
6.5
|
735
|
700
|
650
|
|
690
|
|
400
|
500
|
900
|
|
12-ф12
|
ф16
|
400
|
|
7
|
785
|
755
|
650
|
650
|
690
|
690
|
500
|
600
|
920
|
920
|
12-ф12
|
ф16
|
430
|
|
8
|
905
|
865
|
700
|
700
|
740
|
740
|
500
|
600
|
1000
|
1050
|
14-ф14
|
ф16
|
480
|
|
9
|
1005
|
955
|
700
|
700
|
740
|
740
|
600
|
700
|
1050
|
1100
|
14-ф14
|
ф16
|
550
|
|
10
|
1105
|
1070
|
700
|
700
|
740
|
740
|
600
|
700
|
1080
|
1120
|
16-ф12
|
ф16
|
600
|
※备注：为了同用户的安装尺寸保持一致，法兰打孔尺寸（n-ф1）仅供参考，若用户没有说明，本厂一般以样本为准。
, |
