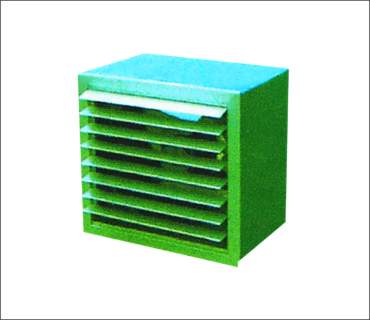

XBDZ(DFBZ)低噪声新型壁式轴流风机

→风机特性及应用
   DFBZ系列风机采用模压铝合金叶轮，低噪声风机专用电机直联传动；整机制成方形，外形美观，墙体预留方孔，安装方便；出风口装有自垂百叶， 以防止室外雨水和自然风向室内倒灌；具有明显的安装牢固、振动小、噪声低、 运行平稳等优点，广泛适用于工矿企业，民用建筑、体育馆、各种娱乐场所的壁式排风。

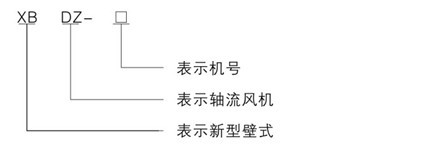

→型号说明

→DZ系列低噪声轴流风机主要技术参数

机号	风量m3/h	全压Pa	功率kw	转速rpm	噪声dB(A)
2.8	950	41	0.04	1450	≤55
	1230	45	0.04		≤60
	1650	58	0.06		≤60
3.2	1720	56	0.04	1450	≤61
	1940	62	0.06		≤62
	2250	68	0.09		≤63
3.6	2010	65	0.06	1450	≤62
	2480	73	0.09		≤63
	3370	76	0.12		≤63
4.0	3540	89	0.12	1450	≤62
	4080	95	0.18		≤63
	4470	109	0.25		≤63
4.5	4510	114	0.18	1450	≤64
	5870	121	0.25		≤65
	6360	139	0.37		≤66
5.0	6170	135	0.25	1450	≤65
	6920	142	0.37		≤66
	7890	147	0.55		≤68
5.6	5400	78	0.37	960	≤69
	7410	82	0.37		≤70
	8060	94	0.37		≤70
6.3	9760	92	0.37	960	≤70
	10570	102	0.37		≤72
	12000	118	0.75		≤72
7.1	12400	132	0.75	960	≤75
	13430	146	1.1		≤73
	15240	169	1.1		≤73
8	15750	189	1..5	960	≤73
	17050	208	1.5		≤73
	19350	242	2.2		≤74

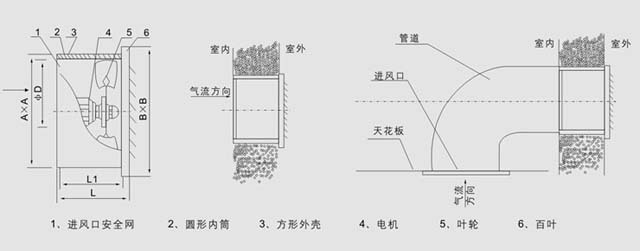

 →外形及安装尺寸

机号	D	L	L1	A×A	B×B
2.8	290	300	246	350×350	375×375
3.2	330	300	246	390×390	415×145
3.6	370	320	266	430×430	455×455
4.0	410	360	306	470×470	495×495
4.5	460	360	306	520×520	545×545
5.0	510	400	346	580×580	605×<, SPAN lang=EN-US>60, 5
5.6	570	400	346	640×640	665×665
6.3	640	420	366	710×710	735×735
7.1	720	450	396	810×810	835×835
8.0	810	550	496	910×910	935×935

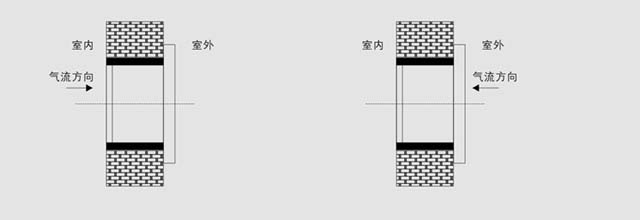

→安装示意图
